線路板激光打標機
- 產品名稱：線路板激光打標機
- 產品分類：貼標機
- 瀏覽次數：177016次
- 更新時間：2016/5/20 17:42:07
- 咨詢熱線：133-6065-4218
線路板激光打標機型號：MLM-550
線路板激光打標機配置
基恩士激光刻印機
自動上下板機
線路板激光打標機功能
1、在線路板表面進行二維碼、一維碼、序列號、圖案等內容的刻印，實現大幅面、高效率刻印、滿足自動化生產控制解決方案
2、線路板激光打標機可選配MES系統，二維碼、一維碼刻印完成進行掃碼上傳，與系統對接

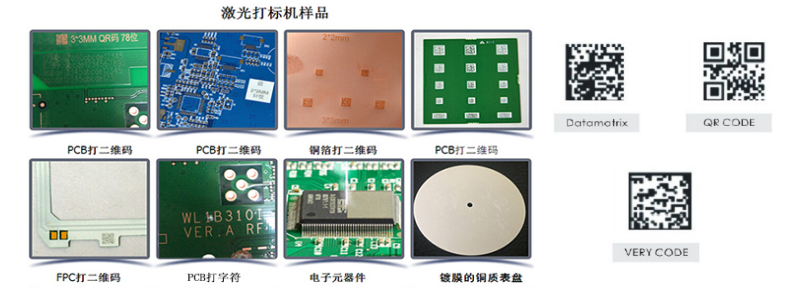

線路板激光打標機產品案例展示
?豐富的刻印類型，可對目前主流的二維碼、一維碼、產品訂單號、等進行刻印，線路板激光打標機特別適用于高質量要求的汽車產品。
線路板激光打標機硬件優勢
1、XY平臺定位，采用大功率伺服馬達配合CCD相機實現快速準確的坐標定位。
2、原裝進口日本基恩士鐳射刻印系統，標準鐳射刻印幅面為110x110mm，適用最大刻印線路板為550mm×650mm,適用于大呎寸、大批量、多連板生產 。
3、ML-G系列激光刻印頭系列具有穩定的鐳射功率，可以保持穩定的刻印質量?？梢苑乐箍逃〉臐獾痪?、解決文字缺角或模糊不清的問題，可以長時間的保持美觀的印字。
線路板激光打標機性能優勢
1、世界上最快速的掃描馬達。調整在最佳狀態的掃描馬達最快可以達到600文字的速度，最大程度的減少了刻印間隔時間
2、準確高效讀取二維碼，高效的避免人員讀取失誤。
3、預期最長10年的CO2介質使用壽命長、安全可靠、維護方便；
CCD識別標準mark點定位；
頭部相機對產品進行精準定位，確?？逃蚀_性及穩定性。
2. 貼合完成可勾選是否讀取二維碼、一維碼上傳MES系統。

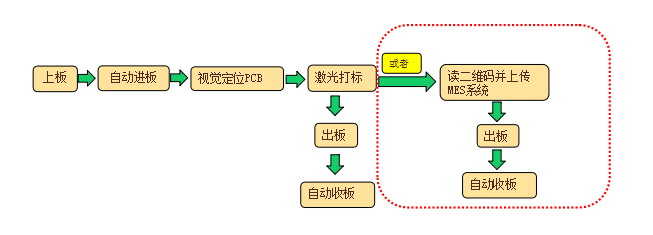

線路板激光打標機工藝流程
線路板激光打標機技術參數
|
線路板激光打標機設備規格表 |
|
|
項目 |
規格 |
|
機器型號 |
MLM-550 |
|
PCB尺寸 |
300×300mm～550×650mm |
|
PCB流向 |
從左到右 |
|
鐳射源 |
日本基恩士體式30W CO2鐳射單元 |
|
循環時間 |
（移動標記）＜2s （連續標記）＜1s |
|
重復精度 |
±0.1mm |
|
打標速度 |
約2秒（5*5mm二維碼） |
|
線路板厚度 |
0.5～3.0mm |
|
冷卻系統 |
整合空氣冷卻系統 |
|
安全等級 |
一級鐳射保護裝置 |
|
電源規格 |
Ac220V 50Hz |
|
電負荷 |
Max 1000VA |
|
氣源規格 |
＞0.5～0.6Mp |
|
氣流量 |
＞20L/min |
|
主機結構尺寸 |
910mm×1120mm×1370mm |
|
重量 |
800KG |
