電子料盤自動貼標分揀裝盒一體機
- 產品名稱：電子料盤自動貼標分揀裝盒一體機
- 產品分類：貼標機
- 瀏覽次數：177100次
- 更新時間：2019/10/9 17:42:46
- 咨詢熱線：133-6065-4218
設備名稱：料盤自動貼標裝盒一體機、電子料盤自動打印貼標裝盒機、SMD料盤自動貼標分揀裝盒生產線
生產廠家：廣東秦泰盛智能化科技有限公司
用途：SMT/SMD工廠倉庫后段產線的料盤實現自動取料+自動讀碼打印貼標+自動分揀剔除不良品+紙盒上料+入盒+貼標+折角+成品下料為一體的自動化生產線；讓企業的生產模式更自動化；達成提升產品品質、降低人工成本
料盤自動貼標裝盒一體機線體要求
1.需在滿足工藝生產的前提下，對自動化占用空間需減少。
2.各類運輸機以及專機需運行平穩，不得有爬行竄動跑偏等現象。
3.設備應安全可靠，操作簡單，噪音符合國家一級標準。

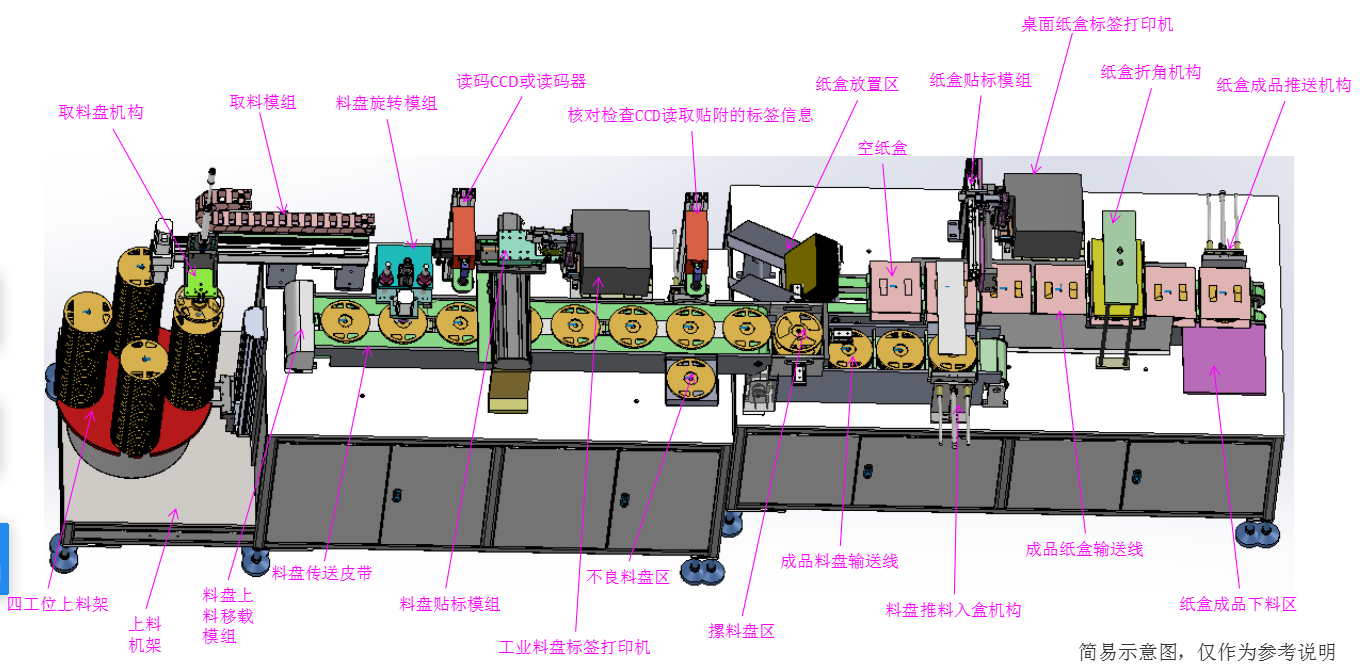

一、上料機與升降機構機構說明：
1. ①工位為人工上料盤區域
2. ②為緩沖待料區，用完一區域后，轉盤轉動，將滿料區域運動至上料區域；
3. ③工位為取料盤工位；
4. ④工位為待裝盤緩沖區。
二、打印貼標機構說明：
1.不沾平臺承接打印機打印出來的標簽 ；
2.貼標模組驅動吸標頭吸取標簽貼到料盤上；
3.當需要貼兩個標簽時程序控制打印機反方向打印標簽內容，這樣吸標頭部就不用旋轉180度；
4.Y軸、Z軸采用伺服電機，可以確保貼裝速度。
三、核對CCD+料盤落料機構說明：
1.頂部視覺模組核對貼好的標簽并通過MES系統核對內容是否OK，如果有異常推料氣缸將料盤推送到不良品區域；
2.識別出的標簽異常軟件同步顯示在軟件界面方便人員查看；
3.OK料盤移動到下料工位，到位感應器觸發后三個氣缸同時縮回，確保料盤水平落下，減少料盤傾斜幾率。

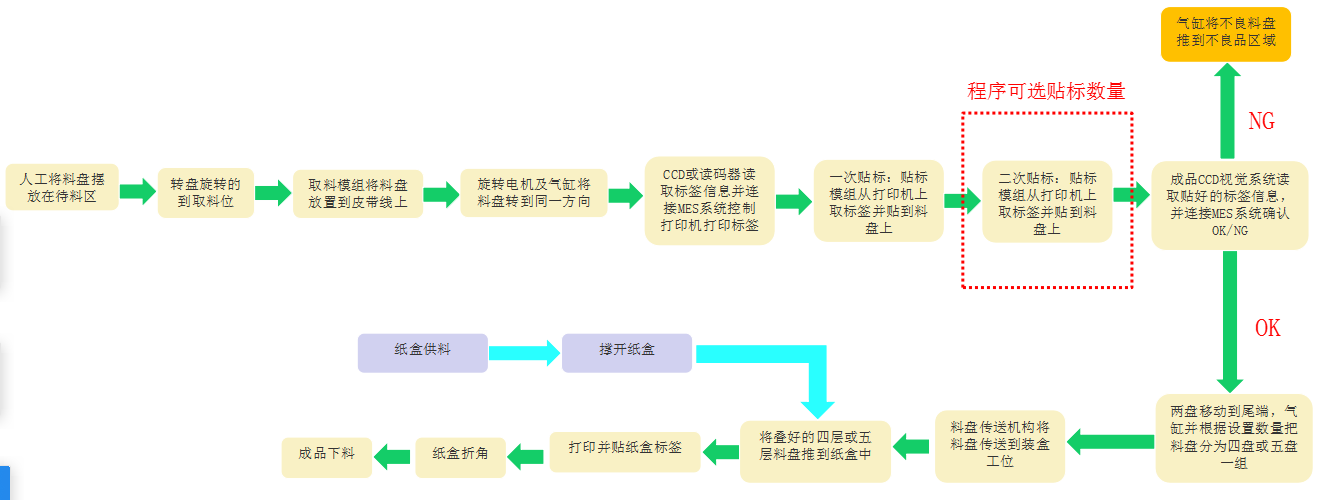

電子料盤自動貼標分揀裝盒一體機的工藝流程
