PCB全自動翻板貼輔料機
- 產品名稱：PCB全自動翻板貼輔料機
- 產品分類：貼輔料機
- 瀏覽次數：177049次
- 更新時間：2018/7/26 12:02:54
- 咨詢熱線：133-6065-4218
PCB全自動翻板貼輔料機設備優勢

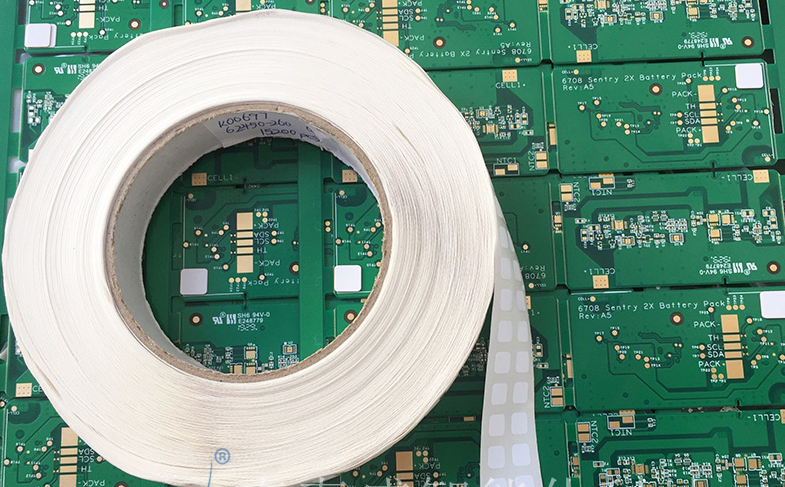

◎PCB全自動翻板貼輔料機適用于SMT行業各種需要貼標簽、背膠、不干膠的線路板；
◎PCB全自動翻板貼輔料機提高SMT在線貼標機產能；
◎PCB全自動翻板貼輔料機機器內部設計翻板機構可以針對特定PCB板做到雙面貼標；
◎PCB全自動翻板貼輔料機大幅減少操作人員貼標錯誤率；
◎PCB全自動翻板貼輔料機使SMT生產線更加流暢、更有效率 ；
PCB全自動翻板貼輔料機軟件優勢

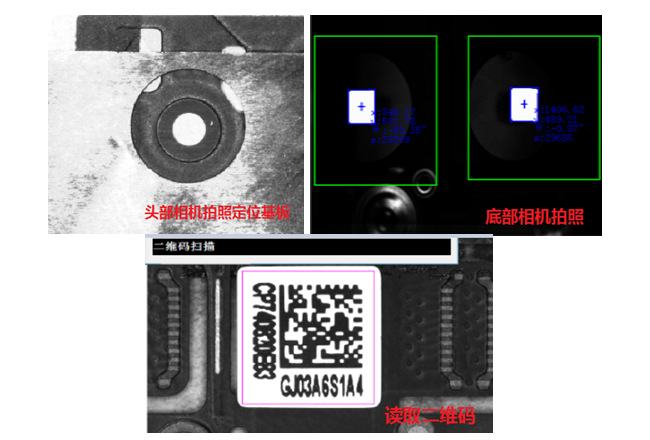

CCD識別標準mark點定位
1.頭部相機對產品進行精準定位，確保貼合坐標準確性及穩定性。
2.底部相機對貼合物料進行輪廓定位，確保精準穩定。
3.貼合完成可勾選是否讀取二維碼上傳MES系統。
PCB全自動翻板貼輔料機技術參數
|
項目 |
規格 |
|
機器型號 |
ATM-250NE |
|
PCB尺寸 |
Max：220*300(mm) Min：80*80(mm) |
|
PCB流向 |
從左到右 |
|
輔料尺寸 |
Max:40*25(mm) Min:3*3(mm) |
|
貼裝速度 |
MAX:1.3 S/PCS |
|
重復精度 |
±0.1mm |
|
線路板厚度 |
1～3.0mm |
|
Z軸行程 |
0-35mm |
|
貼裝頭 |
2頭 |
|
Feeder配置 |
1把 |
|
Feeder底紙寬度 |
70mm |
|
U轉角范圍 |
0～360° |
|
翻板功能 |
機臺自帶翻轉功能（PCB翻板尺寸：長220±10mm、寬150～200mm）,并可根據客戶要求訂制不同尺寸 |
|
軌道高度 |
900±30mm |
|
信號界面 |
標準SMEMA |
