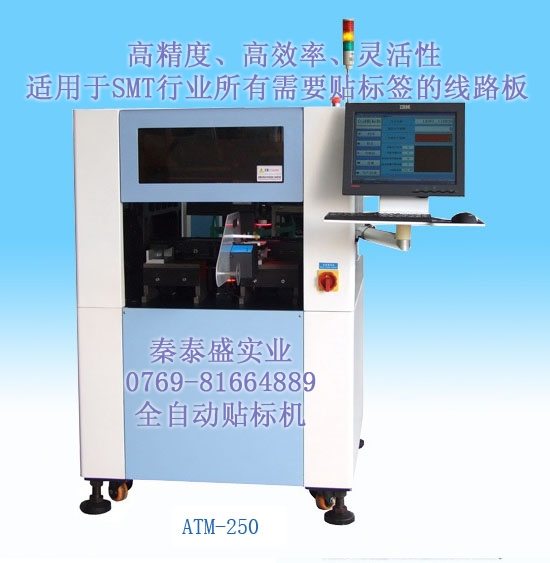

IN-TECH多功能全自動FPC貼標機
秦泰盛實業專業生產IN-TECH多功能全自動FPC貼標機(全自動貼標機/全自動背膠機)，貼標精度高達±0.1mm，在很大程度上提高了產能。服務熱線：0769-81664889。
IN-TECH品牌全自動貼標機型號分別是ATM-250和ATM-460。了解更多請閱讀：
產品特點：
1、高效率
2、高精度
3、靈活性
區別于其他全自動貼標機：
1、高效率，高精度的標簽貼裝飾Highefficiency，high-precision label placement.全視覺定位貼裝系統由兩個高分辨率CCD和穩定視覺軟件提供，能校正標簽，線路板FiducialMark的X，Y和R方向的誤差。
2、更穩定，更靈活。
高剛性底座，和鑄造支架，PANASONICAC伺服馬達和NSK高精度絲桿高速驅動X-Y軸，高精度的Z和R軸的馬達則為貼裝頭可設定上下0-35mm±0.01mm及轉角0-360°±0.01°更加靈活貼標簽。
3、穩定可靠的工業控制系統
基于Windows操作系統平臺，具有多等級操作界面和CCD輔助簡化式編程方法，提供用戶簡易操作界面和更容易設定機器的操作程序。可單板和拼板貼付也具有SKIP功能。
4、完全符合SMEMA接口的運輸軌道，寬度可按設定的尺寸精密步進馬達驅動絲桿自動調整，軌道可設定BYPASS功能，操作更具有彈性，夾板采用上頂式設計科防止線路板彎曲。
5、電子式的標簽供料器由光纖和馬達控制，精準送料方式和模塊式設計操作簡單，更換容易?？筛鶕?jù)客戶要求制定各種規格的標簽送料器。
6、可選配自動條形碼識別系統和條形碼打印機。
三、技術參數
|
型號 |
ATM-250 |
ATM-460 |
|
貼標速度 |
最大3600pcs/hour(雙頭) |
最大3600pcs/hour(雙頭) |
|
控制系統 |
工業級計算機， 15’’LCD |
工業級計算機， 15’’LCD |
|
X-Y驅動系統 |
高性能交流伺服電機精密滾珠絲桿 |
高性能交流伺服電機精密滾珠絲桿 |
|
X-Y軸重復精度 |
±0.1mm |
±0.1mm |
|
Z軸驅動系統 |
高性能步進電機 |
高性能步進電機 |
|
Z軸分辨率 |
0.01mm |
0.01mm |
|
Z軸行程 |
35mm |
35mm |
|
R轉角驅動系統 |
高性能步進電機 |
高性能步進電機 |
|
R轉角分辨率 |
0.01°/pulse |
0.01°/pulse |
|
R轉角范圍 |
0～360° |
0～360° |
|
標簽尺寸 |
Max:24mm*40mm Min:5mm*5mm |
Max:24mm*40mm Min:5mm*5mm |
|
線路板尺寸 |
Max:250mm*330mm Min:50mm*50mm |
Max:460mm*530mm Min:50mm*50mm |
|
線路板厚度 |
0.5mm～5.0mm |
0.5mm～5.0mm |
|
傳送帶高度 |
可調,900mm±20mm |
可調,900mm±20mm |
|
傳送帶速度 |
500mm/sec |
500mm/sec |
|
信號接口 |
SMEMA |
SMEMA |
|
料帶容量 |
4pcs |
8pcs |
|
電壓 |
220VAC 50Hz |
220VAC 50Hz |
|
所需空氣壓力 |
5kg/ cm2 |
5kg/ cm2 |
|
空氣消耗量 |
60L/Min |
60L/Min |
|
主體結構尺寸 |
940*940*1355mm |
1200*1100*1355mm |
|
重 量 |
Approx.700kg |
Approx.850kg |
