1)膠體污堵

為了辨別膠體污堵，請

?查看原水SDI值記錄，故障通常源于測定SDI不夠及時或預處理出現(xiàn)故障；

?分析SDI測試膜膜面上的截留物；

?分析保安濾器濾芯上的截留物；

?檢查和分析第一段第一支元件端面上的沉積物。

糾正措施有：

?根據(jù)污堵類型清洗元件；    ?調整、糾正或改造預處理。

2)金屬氧化物污堵

金屬氧化物污堵主要發(fā)生在第一段，如果每段產(chǎn)水分別安裝產(chǎn)水流量儀表的話，就十分容易地確定故障，通常的故障起 因是：

?進水中含鐵或鋁；

?進水中含H2S并有空氣滲入，會產(chǎn)生硫化鹽，若產(chǎn)水接觸空氣就會產(chǎn)生單質硫沉淀；

?管道、壓力容器或膜本體上游的零部件產(chǎn)生腐蝕產(chǎn)物。

為了辨別金屬氧化污堵，請 ?分析原水中的鐵和鋁；

?查看系統(tǒng)內(nèi)的相關部件，尋找是否有腐蝕的證據(jù)。

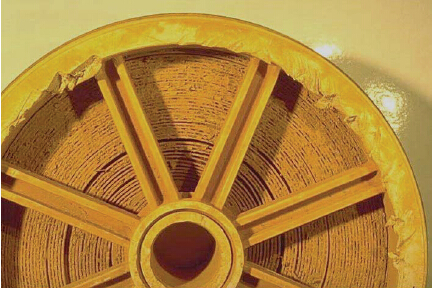

圖9-5膜元件進水端鐵污染（伴隨軸向機械力所致膜卷錯位損壞)

糾正措施有：

?正確清洗膜元件；    ?調整、糾正或改造預處理；

?采用合適的材料改造系統(tǒng)的管路系統(tǒng)或選擇適宜材質的部分。

3) 結垢

結垢是微溶或難溶鹽類的沉淀或沉積的水化學問題，一般出現(xiàn)在未設置恰當?shù)念A處理而且運行回收率很高的苦咸水系統(tǒng) 中，結垢常常發(fā)生在最后一段，然后逐漸向前一段擴散，含鈣、重碳酸根或硫酸根的原水可能會在數(shù)小時之內(nèi)即因結垢堵塞 膜系統(tǒng)，含鋇和氟的結垢一般形成很緩慢，這是因為它們的濃度通常較低。為了辨別結垢，請

?在系統(tǒng)設計回收率條件下，檢查原水水質分析數(shù)據(jù)；

?分析濃水中鈣、鋇、鍶、硫酸根、氟、硅、pH和苦咸水LSI或海水S&DSI,應計算這些離子的質量平衡，同時分 析原水和產(chǎn)水中上述成份的濃度；

?查看系統(tǒng)的濃水側是否有結垢；

?取出最后一支膜元件稱重，存在嚴重結垢的膜元件就象石頭一樣很重；

?解剖最后一支元件，分析膜面上的結垢物，在顯微鏡下還可以觀察到沉積物的晶體結構，與酸反應出現(xiàn)泡沫說明 含有碳酸鹽垢，通過化學分析或X—射線分析可以辨別結垢類型。

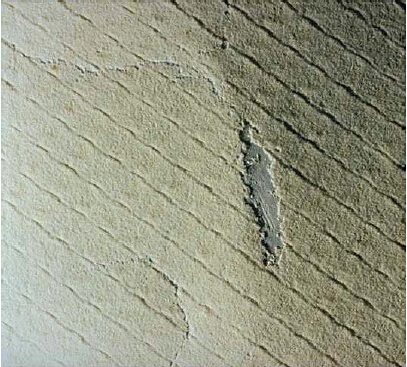

圖9-6已經(jīng)結垢的膜表面（進水流道網(wǎng)格在垢類上形成的壓痕清晰可見)

糾正措施有：

?采用酸或堿性EDTA溶液清洗，再分析清洗后的溶液離子成份，將有助于鑒別結垢成份和提高今后的清洗效果；

?根據(jù)結垢物的成份優(yōu)化清洗方法；

?針對碳酸鹽垢，應降低進水pH值，調整阻垢劑的加入量；

?針對硫酸鹽垢，應降低回收率，調整阻垢劑的加入量和品種；

?針對氟化物垢，應降低回收率，調整阻垢劑的加入量或品種。
