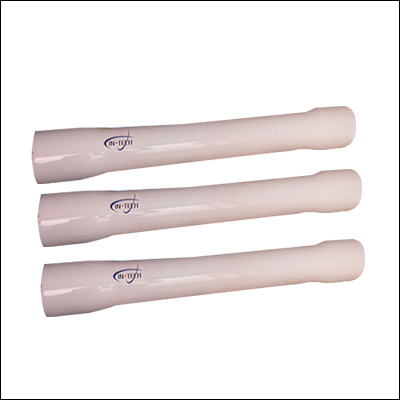

4英寸玻璃鋼反滲透膜殼
- 產品名稱： 4英寸玻璃鋼反滲透膜殼
- 產品分類：貼背膠機
- 瀏覽次數：177343次
- 更新時間：2013/3/15 15:46:36
- 咨詢熱線：133-6065-4218
一、 4"側聯式安裝示意圖
1、膜殼制造方法按照JG-692-1998標準。
2、聯接:端開口或側開口。
3、膜殼設計壓力為1000PSI，允許工作溫度范圍-7～49℃。
4、最大工作壓力:300PSI ,400PSI ,450PSI ,600PSI ,800PSI ,1000PSI ,1200PSI。
5、膜殼滲漏試驗用水壓試驗方式，試驗壓力為設計壓力的1.5倍 。
6、適用膜組件:陶氏、科氏、海德能、世韓、艾歐史密斯、東麗、GE、匯通及其他標準膜組件。
二、安裝尺寸:
|
工作壓力 |
節數 |
L(mm) |
S(mm) |
P(mm) |
工作壓力 |
節 數 |
L(mm) |
span style="font-size:14px;font-family:Tahoma;">S(mm) |
P(mm) |
|
300PSI |
1 |
1126 |
610 |
1016 |
1000PSI |
1 |
1180 |
610 |
1016 |
|
|
2 |
2142 |
2032 |
|
|
2 |
2196 |
1350 |
2032 |
|
|
3 |
3158 |
3050 |
|
|
3 |
3214 |
1960 |
3050 |
|
|
4 |
4098 |
4066 |
|
|
4 |
4231 |
1580*2 |
4066 |
注：4"側聯式膜殼主要尺寸無P
