PCB板自動貼背膠機
- 產品名稱：PCB板自動貼背膠機
- 產品分類：貼輔料機
- 瀏覽次數：177009次
- 更新時間：2016/6/3 17:18:32
- 咨詢熱線：133-6065-4218
PCB板自動貼背膠機型號：ATM-300

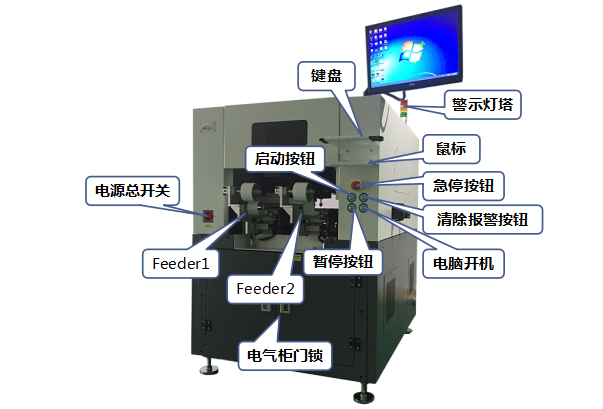

PCB板自動貼背膠機配置：
兩個貼裝頭；
最多可掛兩把feeder
PCB板自動貼背膠機功能
PCB板自動貼背膠機連接/不連接MES配合工業打印機實現在線打印標簽貼完后可現實掃描讀取標簽信息并同MES系統對接反饋數據
PCB板自動貼背膠機硬件優勢
1.X/Y電機采用日本進口山洋電機、THK線性模塊，高精度CCD及配套軟件充分保證機臺的精度及使用穩定性
2.高剛性一體化鋼架結構，保證長期高速運行下設備的穩定性
3.高分辨率相機和穩定視覺軟件，穩定高效定位算法，保證高速生產精度穩定

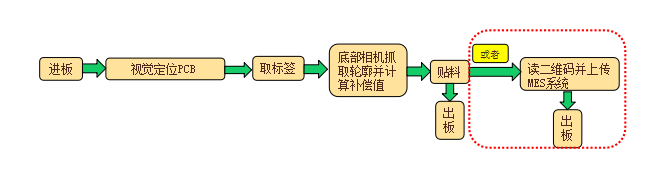

PCB板自動貼背膠機工作流程
PCB板自動貼背膠機軟件說明
1.CCD識別標準mark點定位；2.頭部相機對產品進行精準定位，確保貼合坐標準確性及穩定性。
3.底部相機對貼合物料進行輪廓定位，確保精準穩定。
4.貼合完成可勾選是否讀取二維碼上傳MES系統。
PCB板自動貼背膠機技術參數
|
PCB板自動貼背膠機設備規格表 |
|
|
項目 |
規格 |
|
機器型號 |
ATM-300 |
|
PCB尺寸 |
Max:320mm*350mm Min:80mm*80mm |
|
PCB流向 |
從左到右 |
|
打印標簽尺寸 |
Max:55mm*30mm Min:2mm*2mm |
|
貼裝速度 |
Max:3600 pcs/hour(Dual Head) |
|
重復精度 |
±0.1mm |
|
線路板厚度 |
0.5～3.0mm |
|
電源規格 |
（220AC±10%) 50Hz |
|
Z軸行程 |
0-25mm |
|
U轉角范圍 |
0～360° |
|
氣源規格 |
＞0.6Mp |
|
電源功率 |
2.5KW |
|
主機結構尺寸 |
1250*1400*1550mm |
|
MES系統 |
特殊配置（可選配） |
|
信號界面 |
標準SMEMA |
|
重量 |
800KG |
